高压智能充电模块
所属系列:动力电池性能测试系统
上一个:智能放电仪
下一个:没有产品了


  • 主要特征
  • 产品描述
  • 技术参数

 2.1    环境条件

2.1.1    工作温度 -40℃65℃

                                 -5℃~+45℃ 满载使用

                                  -20℃~-5℃ 可启机连续运行

                                  -40℃~-20℃可启机

                                  45℃~+65℃降额使用

  2.1.2    贮存温度-40℃75℃

2.1.3    相对湿度:≤95% ,无冷凝

2.1.4    大气压力 86 kPa106 kPa 海拔高度 2000m 以上需要降额使用。

2.1.5    冷却方式强迫风冷

2.2    输入特性

         输入电压: 260530Vac,三相无中线输入(非特殊说明,以下交流输入电压均表示线电压)

         额定输入电压:380Vac-480Vac

         功率降额输入电压范围: 260V±5Vac304V±5Vac,当输入电压至少有一相线电压低于304V±3Vac,且高于260V±3Vac时,输出功率降额50%,电压不平衡在+10% to –15%以内,模块正常工作。

         输入三相平衡三相输入电压中线电压最大值与最小值之差小于等 于10V,定义为输入三相平衡。

         模块安全承受最大静态电压: 600Vac

2.2.1     输入电流:≤30A

2.2.2    允许输入交流电压频率45Hz-65Hz

            额定输入交流电压频率50Hz/60Hz

2.2.3    开机瞬间冲击电流45A

           开机时由于EMI滤波电路所产生的µS级冲击电流不考虑。

2.2.4  功率因数、THD25℃,额定输入电压,要求电压源 THD<1.1%

          25%~ 50%  额定输出负载 PF > 0.90

          50%100%  额定输出负载 PF> 0.97

          100% 额定输出负载 PF > 0.99

          THD 符合 EN61000-3-12 标准

          输入电压 380Vac 50Hz

          50%100%  额定输出负载 THD THD<5%

          输入电压 480Vac 60Hz

          额定满载 THD       THD<6%

2.3    效率(额定输出)

         400Vac输入

         峰值效率 >97%

         额定效率 >96.5%       30%-100%负载

2.4    输出特性

2.4.1    输出直流电压 200Vdc450Vdc

                                        设置输出电压为200V,测的输出电压应为200±1V

                                        设置输出电压为450V,测的输出电压应为450±2.25V

2.4.2    输出直流电流037.5A±2.4A

2.4.3    负载范围 0%100%

2.4.4    静态调整率(1A-37.5A<±1%       -5°C-+45°C

2.4.5    输出电压调整率 <±0.5%      -5°C - +45°C

            测试范围为输入电压260V530V,功率45-65Hz,输出电流20A

2.4.6    开机特性

            开机过冲电压幅度   ±2%

             可以通过监控模块选择开机模式:

            1)正常开机模式

            启动时间 t8s

            2)输出缓起模式



            Current Walk-in 10st90s

            设置Current Walk-in    10s:         Current walk-in time  2.5s, 50%负载电流

                                                                   Current walk-in time  5s, 75%负载电流

                                                                   Current walk-in time  8s, 90%负载电流

                                                                   Current walk-in time  10s, 达到满载

            设置Current Walk-in     90s:        Current walk-in time  8s*9=72s, 90%

                                                                   载电流

                                                                Current walk-in time 10s*9=90s, 达到满载

            Current Walk-in 时间精度<±10%

2.4.7    动态响应

         负载电流在50%~25%~50%之间跳变和在50%~75%~50%之间跳变时,负载效应恢复时间00μS,超调量5%;

         当负载按10%~90%和90%~10%进行阶跃变化时(1ms),输出电压5ms内调节到±1%,超调量或失调量在50us±10us内,需5

2.4.8    输出限流特性

         可通过监控调节模块的限流点0.1-1.0

         限流点精度          ±0.5A (at 200V-450V)

                                      ±1A (at 100V-200V)

         当输出电压为400-350V,输出电流为37.5A±0.5A;当输出电压小于200V,输出电流为25A±1A。

2.4.9    输出杂音电压

2.4.9.1    峰峰值杂音电压

         峰峰值杂音        1V20MHz带宽限制,额定输出电压,1%负载)

         峰峰值杂音        2V20MHz带宽限制,额定输出电压,<1%负载)



2.4.10    环路稳定性

         根据GR947 Core R3-20:

                          增益余度为0dB时,相位余度> 30°

                          相位余度为180°时,相位余度< -6 dB

2.4.11    温度系数(1/℃) ±0.01%

2.4.12    模块内部检测精度

         输入电压检测精度 ±5V 260Vac-530Vac (-5℃~65℃)

         输出电压检测精度 ±1V 200V-450V (0℃~35℃)

                                                   ±2V 200V-450V (-20℃~65℃)

         输出电流检测精度 ±0.5A 200V-450V (0℃~35℃恒压模式

                                                   ±1A 100V-200V (0℃~35℃恒压模式

                                                  ±1A   at 200V-450V(-20℃~65℃)

                                                  ±2.0A at 100V-200V(-20℃~65℃)

         模块温度检测精度 ±5℃ (-20℃~65℃)

         模块电压时间漂移           0.2% (8小时,输入电压380Vac,额定输出电

                                                    压,15KW25℃)

2.5    保护特性

2.5.1    短路保护:

2.5.2    模块短路时模块会关机无电流输出,当故障去除后不会自动恢复工作,需要交流断电后重新开机模块才会工作。输出过压保护:

         硬件保护点在410.5V±3.5V)之间,硬件过压保护后需要人工干预才可以开机;

         可以通过监控模块设置软件过压保护点,软件过压保护设置范围为 240V~ 460V,并且比输出 电压高3.5V以上;



         可以通过监控模块选择软件过压保护模式:

         1)一次过压锁死模式

         当模块发生软件过压时,模块关机并保持,需要人工干预方可恢复;

         2)四次过压锁死模式(出厂默认)

         模块软件保护后,模块关机5秒钟内重新开机,如果在设定时间内(默认为5分钟,可以通过监控模块设置)发生第四次过压,模块则关机并保持,需要人工干预方可开机。如果模块输出电流小于10%的额定输出电流,模块不关机。

         人工干预方法:可以通过监控模块复位模块,也可以通过从系统上脱离模块来复位。

2.5.3    输出欠压告警:无

2.5.4    输入过压保护

         可自动恢复

         过压保护点 535V ±5Vac(三相中的任意一相)



1.1.1    外形尺寸

模块外形尺寸为88mm*219mm*566mm(包含面板)

高度 :88±0.5mm

宽度 :219±0.5mm

深度:566±0.5mm

1.1.2    安装尺寸

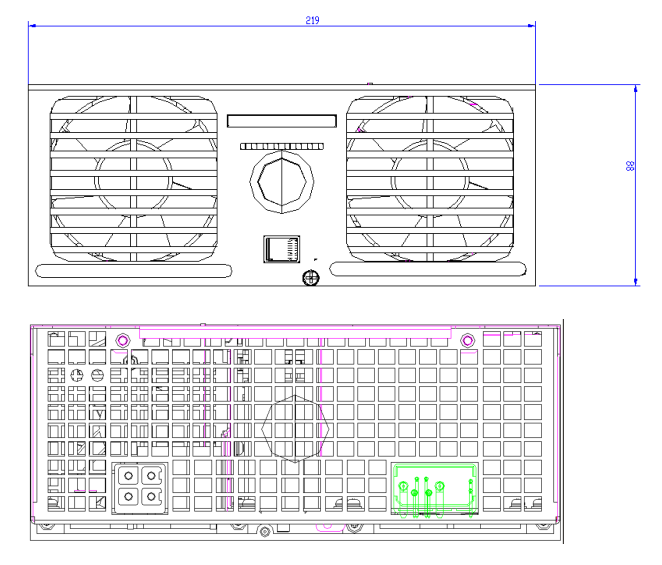

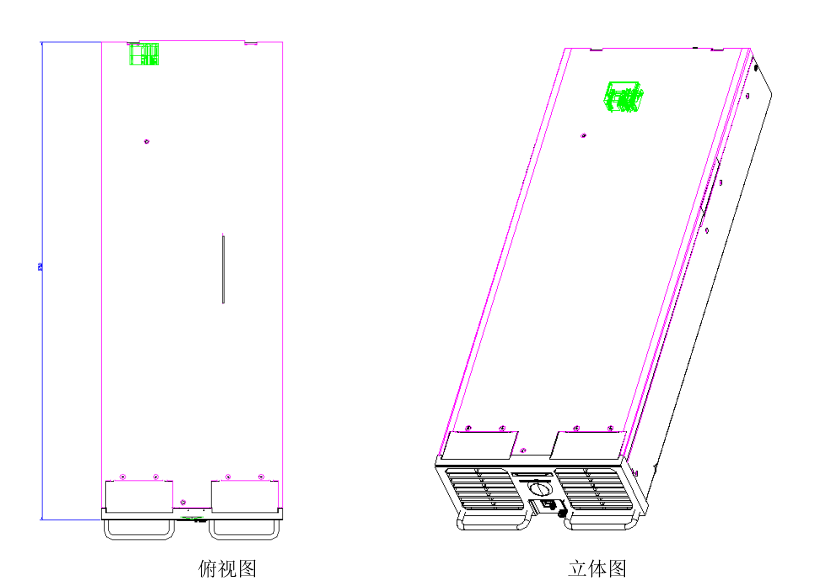

模块安装尺寸用以下视图表示:



注:安装尺寸中误差±0.5mm是用来控制供应商的加工精度,实际误差±1mm可以满足安装要求。

1.1.3    外观重量:12kg

1.2    要求

   产品表面光洁,不应有明显的凹痕、划伤、裂缝、变形等现象,表面涂覆层不应起泡、龟裂和脱落,金属零件不应有毛刺、锈蚀及其他机械损伤。开关操作应方便、灵活、可靠、零部件牢固无松动。输入、输出端子无烧蚀痕迹。说明功能的文字符号及功能显示应清晰正确。




2.1.1    工作温度 -40℃65℃

                                 -5℃~+45℃ 满载使用

                                  -20℃~-5℃ 可启机连续运行

                                  -40℃~-20℃可启机

                                  45℃~+65℃降额使用

  2.1.2    贮存温度-40℃75℃

2.1.3    相对湿度:≤95% ,无冷凝

2.1.4    大气压力 86 kPa106 kPa 海拔高度 2000m 以上需要降额使用。

2.1.5    冷却方式强迫风冷

2.2    输入特性

         输入电压: 260530Vac,三相无中线输入(非特殊说明,以下交流输入电压均表示线电压)

         额定输入电压:380Vac-480Vac
