控制器的接口全部布置在外壳的一个侧面,如图2所示:共有两种接口,一种为USB插件,通信协议485;
一种为大电流功率端子,从右到左依次:
(1)第1、2、3为风力机输入接口
(2)第4、5为太阳能输入接口;
(3)第6、7为蓄电池输入接口;
(4)第8、9为第一路负载输出接口;
(5)第10、11为第二路负载输出接口;
面板指示灯定义:
在控制器正面面板上有6个彩色发光二极管,分别对应当前的工作状态
从上到下依次如下图所示
(1) 系统工作指示,绿色闪烁
(2) 太阳能充电指示,红色长亮
(3) 风力机充电指示,红色长亮
(4) 电池充满电指示,绿色长亮
(5) 电池过放指示,黄色长亮
(6) 刹车指示及异常指示,刹车时黄色长亮,有故障时黄色闪烁
四、现场接线步骤:
第一步:接蓄电池端子线,先接负极,再接正极;接好后控制器的正常工作指示灯会闪烁亮起
第二步:接光伏端子线:注意正负极不能接错
第三步:接两路负载端子线,注意负载正负极务必不能接反
第四步:依次接风力机的三根端子线
完成上述接线后控制器即按照出厂设置的工作模式进入正常工作
注意所有电缆线的截面积不能小于对应的端子流经最大电流的1/4,
举例:负载最大电流为20A,那么负载线截面积应该 >=20/4=5mm2;
五、监控软件:
1、软件界面
2、通信配置
控制器与PC连接是通过RS485通信,本产品配有专用的通讯接口,把USB端
插入控制器的USB插口,另一端DB9接头是接电脑PC RS232接口,点击“通讯口设置”
选择对应的COM口,如果通讯配置成功,则会提示:端口设置成功。
3、软件权限管理:
本软件对用户权限做了详细的控制,共分三个等级:01、02、03,03等级最高,默认密码为9
4、数据实时监控:
实时监控蓄电池、风机、太阳能、控制器等工作状态及数据,工作界面如图4
点击【控制器管理】下拉菜单中的【数据监测】打开数据监测界面
5、基本参数设置:

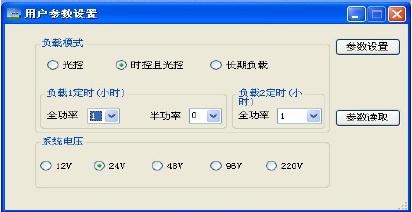

用户参数设置:负载模式为:光控、时控且光控、长期负载,负载为2路,
可以分别设定负载工作时间,用户可根据实际需求进行配置
操作方式:首先点击【参数读取】读取当前控制器的配置参数,
再根据实际需求配置好负载工作模式后,点击【参数设置】,若设置成功,
系统显示设置成功,如图5所示:
6、工作参数控制:
本功能为控制器的工作参数控制:负载电流保护、电池下限电压、风机刹车电压、
电池刹车电压、仪表系数设定,来根据用户实际配置修改,我司建议非专业人员,
勿改,我司已对参数进行了科学的配置。如图6所示:
操作方式:点击【控制器管理】下拉菜单中的【工作参数控制】
7、刹车控制:
为了方便测试,还可以通过后台计算机对控制器的刹车功能进行控制控制,如图7所示:
操作方式:点击【控制器管理】下拉菜单中的【输出控制测试】
技术参数:
名称
|
风光互补控制器、风光互补路灯控制器
|
适用蓄电池类型
|
阀控式密闭铅酸蓄电池
|
充电模式
|
MPPT均衡充电和PWM浮充充电
|
适用风机功率
|
100W-600W
|
系统电压
|
12V/24V/48V
|
适用光电池板电流
|
10A
|
过充保护电压(泄荷点)
|
14.4 V/28.8V
|
过放保护电压
|
10.8V/21.6V
|
过放恢复电压
|
13.2-13.5V/26.4-27V
|
直流负载路数
|
2路
|
每路负载最大电流
|
15A
|
待机功耗
|
≤20mA
|
均充启动电压
|
≥8.0VDC
|
均充关断电压
|
≤6.0VDC
|
浮充稳压范围
|
1.125*Vnorm±0.5V
|
温度补偿系数
|
-1.5* Vnorm/ºC(单位:mV)
|
安装结构
|
壁挂式
|
控制器尺寸
|
长193mm宽135mm高80mm
|
使用环境
|
-20℃- +50℃
|
重量
|
控制器: 3.0Kg
|
可根据用户具体需求作技术参数调整
|
质量保障:各项参数可以通过后台通讯软件按照客户实际需求值配置设定
本公司生产的产品质保一年。
但因以下原因之一造成损坏的不在保修范围内:
1、用户操作使用不当;
2、人为损坏,外壳变形或受损坏;
3、输入、输出电缆未按要求配置或端子未锁紧螺丝;
4、本厂所贴的密封标签被撕毁或破坏;
不在保修范围内的控制器或过保修期的产品,本公司将收取合理的维修成本费用。
